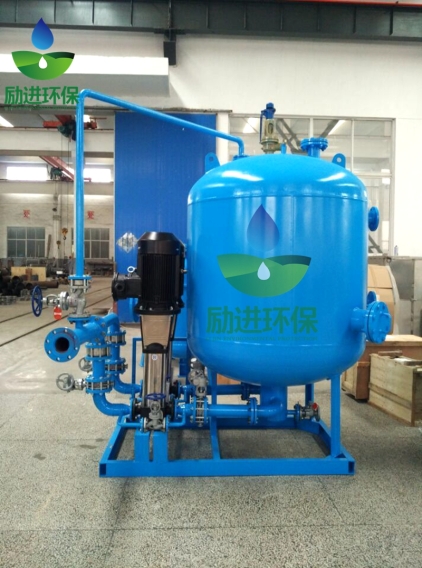

LJDS型冷凝水回收裝置產品概述

　　密閉式高溫水特別是高溫凝結水回收是一項復雜系統工程。應把疏水設備，回收設備和用戶結合在一起綜合考慮，運用流體力學、單項流和兩相流原理，系統應用集中疏水引射技術，高低壓管路共網技術，利用蒸汽動能的自動加壓技術，將高溫凝結水在低背壓或無背壓狀況下暢通地引回到凝結水回收器。經過除污器，汽水分離，快排冷凝，增壓汽蝕消除器，結合靈活的液位自調裝置，乏汽抽吸裝置，才能有效地保證高溫凝結水穩定地輸送到用戶，也保證凝結水回收器內的壓力低于外網壓力。汽蝕消除器及管道的優化設計改變了水泵汽蝕條件，保證在整個密閉運行的系統中，高溫水泵不會發生汽蝕。密閉式高溫水回收裝置運行設置方式有間歇式和連續式兩種。兩種控制方式各備有手動及自動，故障報警，雙泵切換等無人值守功能。密閉式高溫水回收裝置是理想的可靠的節能設備，節能量可達15-30%。

　　LJDS型冷凝水回收裝置性能特點

　　1、環保節能：本裝置密閉式回收高溫水及閃蒸汽，節省燃料20%-25%，減少CO2、SO2，煙塵等有害物的排放，減少熱污染和噪聲污染。

　　2、技術系統：汽蝕消除器及管道優化設計是熱水泵不汽蝕的關鍵。汽水分離，快排冷凝，乏汽抽吸與液位自調是高溫水暢通回收的根本保證，集中疏水引射，高低壓管道共網，自動加壓技術是高溫水回水管道,裝置穩定運行的條件。

　　3、效自控：本裝置機電一體化，熱水泵自動啟閉，系統故障自動報警，雙泵自動切換，液體控制一體化，無人值守。

　　4、壽命更長：密閉式回收收*氧腐蝕，從而延長了鍋爐設備，水泵及管道的使用壽命，容器內件為不銹鋼制造，控制器為日本可編程控制器，性能可靠。

　　5、安裝方便：本裝置體積小，組合式鋼結構底座，機電一體組裝供貨，安裝維修方便，故障率低。

　　6、本小益大：本裝置系統一次投資小，節能和環保效益大，運行穩定質量可靠。

　　LJDS型冷凝水回收裝置型號分類

　　A型：回水溫度<120℃，回水背壓<0.2MPa， 間歇式PLC控制運行方式。

　　B型：回水溫度120～180℃，回水背壓0.2-0.6MPa，間歇式PLC控制運行方式。

　　C型：分CA型和CB型。連續式DCS或VIP控制運行方式。

　　D型：不銹鋼制造。分DA和DB型。

　　LJDS型冷凝水回收裝置外型尺寸表

　　

尺寸型號	處理量 t∕h	罐體承壓Mpa	罐體尺寸					接口尺寸
			臥式罐體			立式罐體		高溫水入口 mm	高溫水出口 mm	調壓口 mm	排污口 mm
			罐體直徑  Ф mm	設備總長L    mm	設備總高 H mm	罐體直徑Фmm	設備總高 H mm
LJDS—2A（B）	2	0.6	800	1500	1500	900	2016	50	50	32	32
LJDS—5A（B）	5	0.6	900	1800	1600	1000	2220	80	50	32	50
LJDS—8A（B）	8	0.6	1000	2000	1700	1200	2570	80	50	40	40
LJDS—12A（B）	12	0.6	1100	2200	1800	1300	2670	100	65	40	50
LJDS—20A（B）	20	0.6	1300	2400	2000	1400	3100	125	80	50	50
LJDS—30A（B）	30	0.6	1400	2600	2200	1600	3170	125	80	50	50
LJDS—40A（B）	40	0.6	1600	2800	2400	1800	3270	125	100	65	65
LJDS—50A（B）	50	0.6	1600	2900	2500	1800	3370	150	125	100	100
LJDS—75A（B）	75	0.6	1800	2980	3150	2000	3500	150	125	100	80
LJDS—100A（B）	100	0.6	2000	3080	3200	2200	3600	150	125	100	80
LJDS—150A（B）	150	0.6	2000	3800	3300	2200	3820	200	150	150	80
LJDS—200A（B）	200	0.6	2200	4450	3350	2400	3920	250	150	150	100
LJDS—300A（B）	300	0.6	2400	4230	3820	2600	4070	300	200	150	150
LJDS—350A（B）	350	0.6	2400	4800	4100	2600	4170	400	150	200	200
LJDS—400A（B）	400	0.6	2800	5400	4780	2800	5600	400	150	200	200

　　LJDS型冷凝水回收裝置選用：在工程設計或訂貨時，務必提供高溫回水量，回水溫度，輸水揚程，安裝位置和用熱設備狀況。
