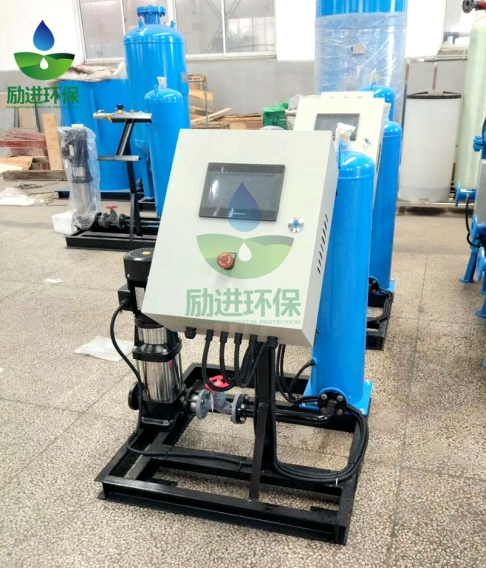

真空脫氣機簡介

　　真空脫氣機在閉合水循環系統中能運轉。

　　它能夠快速有效地去除所有游離氣體和溶解氣體。

　　真空脫氣機的工作原理是將系統中的一部分液體置于真空的環境下，液體中的溶解氣體就會釋出并與系統分離，之后，這些脫氣的、具有吸收性的液體被注回系統參加循環，它們會吸收系統中已經存在游離氣體和溶解氣體，以再次達到平衡，這樣的過程循環往復，系統中的氣體就都被釋放去除了。

　　真空脫氣機可以與樓宇自控系統連接，提供運行狀態的顯示，并可遠程控制真空脫氣機的啟停。

　　真空脫氣機是：

　　⊙可靠的脫氣設備

　　⊙適合于水循環(供水/制熱)系統

　　⊙全中文顯示操作界面，方面易用

　　⊙真空脫氣機的工作時間在7天之內可任意調節

　　⊙可與樓宇自控系統相連接

　　⊙單臺真空脫氣機對應系統容積量150m³以內

　　⊙可壁掛安裝

　　⊙保持熱傳遞效果

　　⊙大大地縮短系統初次注水后的試運行時間

　　⊙保證系統穩定運行

　　⊙整體系統運行，無噪音

　　⊙安裝簡便，并易于反復裝卸

　　真空脫氣機工作原理

　　真空脫氣機按照預設的脫氣程序每日運行，脫氣通過兩個階段進行：

　　進水階段：系統液體通過電磁閥進入脫氣罐，液體中含有的所有氣體都會被釋出，并通過脫氣罐頂部的自動放氣閥與系統分離。

　　抽真空階段：隨著進水電磁閥關閉，抽真空階段的過程開始。立式多級泵會對罐內持續抽真空，制造負壓狀態，使液體中溶解的氣體釋出，聚集在罐的頂部并通過自動放氣閥排出。此時進水電磁閥再次打開，新的液體進入罐內。那些無氣的、有吸收性的液體被重新注回系統參與循環，并可以吸收系統中已有的氣體。當這些液體再次進入脫氣機時，那些新溶進的氣體同樣會被脫除。

　　真空脫氣機型號說明

　

　　真空脫氣機設備選型

　　智能型XYTQ—6AXYTQ—8AXYTQ—10AXYTQ—16A

　　熱機型XYTQ—6HXYTQ—8HXYTQ—10HXYTQ—16H

　　冷機型XYTQ—6CXYTQ—8CXYTQ—10CXYTQ—16C

　　系統容積量150 m³150 m³150 m³150 m³

　　尺寸1000*550*3501000*550*3501460*550*4601460*550*460

　　凈重60kg75kg140kg140kg

　　進出水連接DN20內螺紋DN20內螺紋DN20內螺紋DN20內螺紋

　　電壓(50-60Hz)3×380v3×380v3×380v3×380v

　　功率(w)800/12001200/12001600/16002300/2300

　　額定電流3.5A3.5A2.3/3.3A3.3/4.5A

　　啟動電流2.6max2.6max2.6max2.6max

　　防護等級IP44IP44IP44IP44

　　備注：真空脫氣機(標準型)適用海拔高度≤3500米，6A型適用海拔高度≤1000米，超出適用海拔高度請與我公司聯系。

　　真空脫氣機選型

　　1、根據系統類型，采暖系統選H型或A型，制冷系統及冷暖兩用系統選C型或A型。

　　2、根據安裝點壓力，安裝點壓力介于0.1-0.6MPa之間，選擇XYTQ-6型，安裝點壓力介于0.5-0.8 MPa之間，選擇XYTQ-8型，，安裝點壓力介于0.7-1.0MPa之間，選擇XYTQ-10型，安裝點壓力介于0.9-1.6MPa之間，選擇XYTQ-16型。

　　3、根據系統容積量選擇并聯臺數，真空脫氣機單臺適用于容積量≤150m³的系統。

　　真空脫氣機安裝示意圖

　　



　　真空脫氣機單臺安裝示意圖

　　                                                                                                                    真空脫氣機 多臺并聯示意圖

　　



　　備注：多臺并聯時，真空脫氣機進出水管應直接與主干管進行連接(每臺真空脫氣機進出水管都應在主干管上單獨開口。見多臺并聯示意圖)

　　真空脫氣機應用范圍

　　真空脫氣機適用于閉路水循環系統，特別適用于以下系統：

　　*集中供暖系統 *毛細管網采暖制冷系統

　　*中央空調系統 *采用鋼制散熱器的系統

　　*溫室循環系統 *不適宜進行管線坡度施工的系統

　　*地板式采暖系統

　　真空脫氣機環境要求

　　*工作環境溫度：0℃-40℃

　　*工作環境濕度：相對濕度≤80%

　　*儲存環境溫度：0℃-55℃
