定壓補水裝置原理簡介：

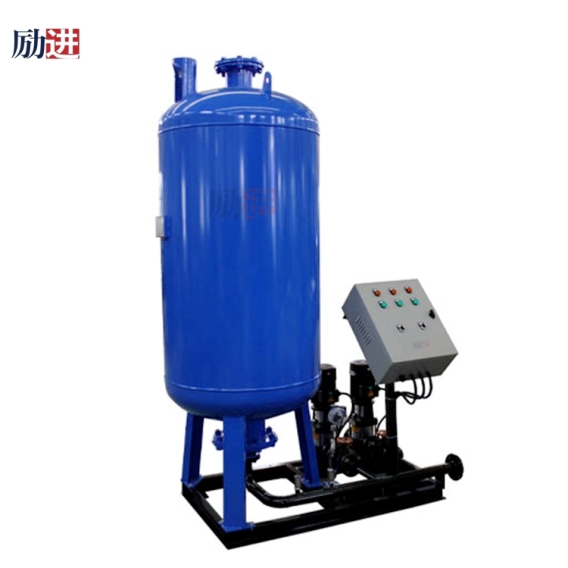

LJDY系列密閉式膨脹水罐(自動囊式氣壓穩壓定壓水罐)是在全自動氣壓供水設備的基礎上發展而來的，其工作原理是利用密閉壓力罐內的可壓縮氣體來貯存、調節熱水系統，因受溫度變化而收縮或膨脹的水容量，密閉的壓力罐內安裝了囊狀的隔膜，將罐內分為氣室和水室，當水溫度高時水容量增加，此時罐內氣體被壓縮，膨脹的水進入水室，水溫下降時水容量減少，氣體膨脹，水室的水進入系統管網，如管網有泄漏，使管網壓力值達不到設定管網壓力時，由水泵進行補充至設定壓力，起到了穩壓定壓的目的。

定壓補水裝置適用范圍：

1、高溫水連續供熱系統;

2、熱水站工業、民用連續供暖系統;

3、熱水高溫水循環作業系統;

4、風機盤管冷熱水系統。

膨脹定壓罐補水補壓水泵參考表



LJDY型系統膨脹水罐技術參數表

LJDY穩壓膨脹管技術參數:

型  號	總?cè)莘e m3	調節容積 m3	出水口徑 mm	設備高度 （H）	罐體直徑 Φ1	支架長度 A	支架寬度 B	氣壓罐重量 Kg
LJDY-400	0.125	0.038	25	1200	400	1200	700	150
LJDY-600	0.4	0.15	50	2000	600	1500	800	250.1
LJDY-800	0.90	0.35	50	2500	800	1800	900	325.7
LJDY-1000	1.37	0.41	65	2680	1000	2000	1100	430.4
LJDY-1200	2.30	0.59	65	2970	1200	2200	1300	815
LJDY-1400	3.40	1.02	80	3350	1400	2400	1400	1150
LJDY-1600	5.034	1.57	80	3600	1600	2600	1600	1367
LJDY-1800	7.06	2.12	100	3600	1800	2800	1900	1863
LJDY-2000	9.42	2.85	100	3800	2000	3000	2100	2281
