冷凝水回收裝置產品簡介

    冷凝水回收氣動機械泵以蒸汽或壓縮空氣為動力，通常用于將冷凝水等液體提升到高位。在合適的情況下，可直接從真空或有壓力的設備中排水。在與浮球蒸汽疏水閥連接使用下，可在各種情況下從有溫度控制的熱交換器中排除冷凝水。

冷凝水回收裝置產品特點

    1、純機械式回收泵，適用于回收高溫液體及腐蝕性液體

    2、無需電力，無任何旋轉部件，不會產生汽蝕損失

    3、高強度整體執行機構機組設計，不易變形，可承受更高的動力蒸汽壓力和溫度

    4、進汽閥和排汽閥組件經硬化處理和精密研磨，不漏氣更研磨

    5、彈簧組件采用耐高溫合金不銹鋼X-750，耐高溫，耐疲勞

    6、優化結構設計，全自動運行，可靠性佳，免維護

    7、可提供單獨核心單元及完整機組，配置靈活

冷凝水回收裝置限定條件

    使用介質：100℃以上高溫液體及腐蝕性液體

    適用介質密度:0.9-1Kg/L

    動力介質類型：蒸汽、壓縮空氣及其他工業氣體

    可承受動力介質壓力：Max 10 Barg

    最高溫度范圍：198℃

    單泵排量：Max 5000 kg/h-8Barg

冷凝水回收氣動機械泵工作原理

    冷凝水回收氣動機械泵基于正排放原理工作

    1、流體由進口止回閥進入泵體，使浮球升起。

    2、泵體內殘余的未冷凝氣體由開啟的廢氣口排出，當泵體內充滿水后，閥門翻轉機構動作，打開動力氣進口閥，同時關閉廢氣閥，該快速翻轉動作確保泵從進水沖程向排水沖程的迅速轉換。

    3、當泵體內壓力超過背壓時，流體推開出口止回閥，進入回收系統中。

    4、泵體內流體液位下降，浮球重新觸發閥門翻轉機構，關閉動力氣進口，并打開廢氣出口。

    5、泵體內壓力下降，流體重新通過進口止回閥進入泵體，循環開始。

冷凝水氣動回收組合泵裝置各機組主要技術性能及參數

注：

1、本系列回收機組屬于開式回收設計，不納入壓力容器產品范疇，對本產品質量負責的條件按勵進公司相關標準執行。

2、在對客戶排量要求不變的情況下，產品總體外形結構尺寸如有改動，勵進公司恕不另行通知，敬請諒解。

3、在標定排量工況為動力壓力0.8MPa,揚程5米的條件下，各型號機組排量見上表。在不同工況條件下，各型號裝置的排量請參考排量圖。

冷凝水回收裝置產品實物圖：

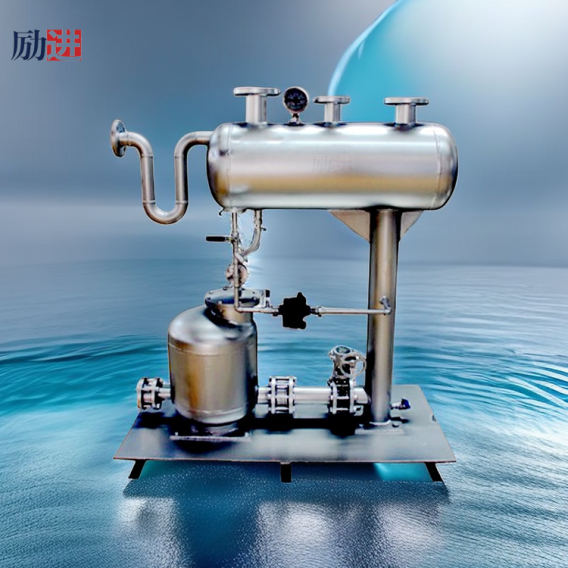

冷凝水回收裝置單泵組：

冷凝水回收裝置雙泵組：

冷凝水回收裝置三泵組：

冷凝水回收裝置五泵組：
