盤式過濾器參數介紹

接口尺寸: 4"-10" 進出口連接尺寸
工作壓力: 0.3-0.8Mpa
工作溫度：4-75℃
工作方式: 模塊化組合 自動運行
進水懸浮物含量：<200ppm
反洗壓力：0.28MPa
壓力損失：0.02-0.08Mpa
反洗流量：10-12M3/H
反洗時間：5-25秒（可調）
反洗用水量：20-65升/過濾芯

盤式過濾器標準性能:
1.微米級過濾，可靠性高。
2.過濾器設計攔污力強。
3.長期工作，維護工作量少。
4.操作簡單，無須專用工具。
5.連續過濾，不受反洗影響。

盤式過濾器性能:
1.自動沖洗系統保證設備在苛刻的的條件下穩定運行
2.大流量過濾系統中經濟模式
3.無須更換濾芯，反沖洗耗水量少，節能環保。
4.模塊化組合，可輕松地進行系統擴充。

盤式過濾器過濾單元組合技術參數

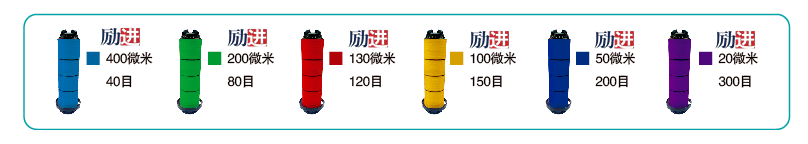

型號	過濾精度					外形尺寸 （長x寬x高x）	進出管徑	排污管徑	重量kg
	200um	130um	100um	50um	20um
LJPS3-3	≤84	≤73	≤66	≤48	≤22	1000×788×1050	DN100	DN80	195
LJPS3-4	112	97	88	64	30	1260×860×1120	DN100	DN80	260
LJPS3-5	140	121	110	80	37	1560×860×1120	DN150	DN100	325
LJPS3-6	168	145	132	96	45	1860×860×1120	DN150	DN100	390
LJPS3-7	196	169	154	112	52	2180×960×1200	DN200	DN100	455
LJPS3-8	224	194	176	128	60	2480×960×1200	DN200	DN100	520
LJPS3-9	252	218	198	144	67	2780×1010×1260	DN250	DN125	585
LJPS3-10	280	231	210	160	75	3080×1010×1260	DN250	DN125	650

 表中流量按一般水質計算

　　盤式過濾器又稱疊片式過濾器，其基本過濾單元主要是由一組帶有溝槽的塑料盤片疊加在一起組成的，塑料盤片間的溝槽相互交錯形成較小的通道，從而可以將直徑大于通道的所有懸浮物攔截下來。目前市面上常見的盤式過濾器從反沖方式和單元構成方面講主要有兩種結構：一種是沖洗時可松盤的，其盤片上的溝槽是切向直線形的；另一種是反沖時盤片不松開，其盤片上的溝槽是環狀和同心圓交錯的。

　　這種盤式過濾器的內部支架經過了設計，可以利用彈簧和液壓將盤片壓緊，薄薄的顏色的塑料疊片兩邊刻有大量微米尺寸的溝槽。一串同種模式的塑料盤片壓緊時，疊片之間的溝槽交叉，從而形成過濾通道(由于溝槽不是徑向的，所以通道的通過性是變化的，如下圖中右上方的圖及中間的圖所示))。通過直徑大于這個通道中小部分的懸浮物都被攔截下來，大部分污物被攔截在盤片與外殼間，少量污物進入通道內以后才被攔截下來；反沖洗時加在盤片上的力卸去，盤片在水力的作用下松開，清水由支架內部的通道進入到盤片內，沿切線方向噴出，帶動盤片旋轉，可以有效地將盤片通道上的污物除出去。
