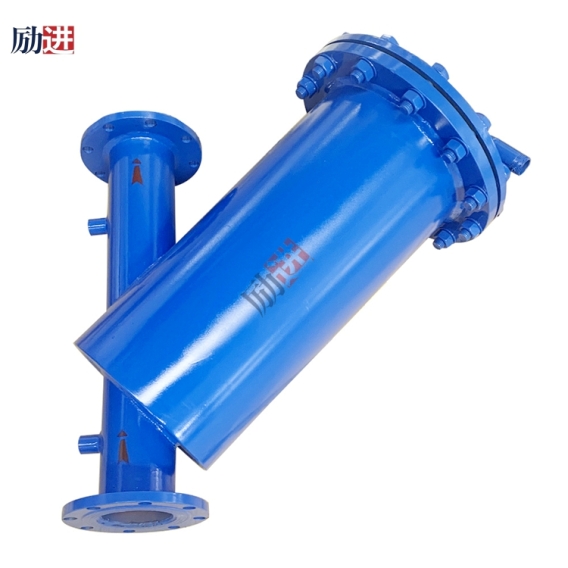

手搖刷式過濾器簡介：

手搖刷式過濾器有三種形式：臥式手搖刷式過濾器、立式手搖刷式過濾器和F型手搖刷式過濾器。

手搖刷式過濾器內部結構由不銹鋼絲刷、不銹鋼濾網轉動件組成。清洗裝置安裝在不銹鋼濾網內側，過濾蓋外裝一手柄，搖動手柄帶動清洗部件刷除濾網上的顆粒物，然后通過排污口排出。刷洗過程中水流不中斷，不必停機和拆卸過濾器清洗濾網。

臥式手搖刷式過濾器參數表：



型號規格	出入口徑		網筒直徑	?	L	L1	L2	L3	H	較大流量	重量
	mm	in	mm	mm	mm	mm	mm	mm	mm	（T/h）	（kg）
LJ-2S	50	2	57	159	300	600	80	810	650	19	70
LJ-3S	80	3	89	159	300	600	80	810	660	50	75
LJ-4S	100	4	108	159	300	700	80	810	670	80	80
LJ-5S	125	5	133	219	350	750	80	820	680	125	90
LJ-6S	150	6	159	275	350	800	80	950	720	180	100
LJ-8S	200	8	219	325	525	850	80	1050	850	320	120
LJ-10S	250	10	273	377	650	900	80	1350	1050	490	150
LJ-12S	300	12	325	426	700	950	100	1740	1360	710	260
LJ-14S	350	14	377	478	820	1170	100	2350	1740	970	350









立式手搖刷式過濾器參數表：

型 號	進出口參數					排污口參數				H				S1	S2	流量(T/h)	重量 (Kg)
	mm			in		D1	D2	D3
LJ-2Y	50			2		Φ150	Φ240	Φ285		517				300	225	19	80
LJ-2.5Y	65			2.5		Φ150	Φ240	Φ285		517				300	225	28	100
LJ-3Y	80			3		Φ150	Φ240	Φ285		537				300	225	50	130
LJ-4Y	100			4		Φ207	Φ295	Φ340		587				300	225	80	150
LJ-5Y	125			5		Φ260	Φ350	Φ395		630				300	285	125	180
LJ-6Y	150			6		Φ309	Φ400	Φ445		641				300	311	180	230
LJ-8Y	200			8		Φ367	Φ460	Φ505		823				398	340	320	280
LJ-10Y	250			10		Φ406	Φ515	Φ565		975				423	365	490	320
LJ-12Y	300			12		Φ406	Φ515	Φ565		1000				438	365	710	380
LJ-14Y	350			14		Φ460	Φ565	Φ615		1068				463	395	970	450

F型手搖刷式過濾器參數表：

型號	A	B	C	D	E
LJSF2	460	1190	1750	465	228
LJSF4	460	1210	1770	465	228
LJSF6	620	1740	2800	470	235
LJSF8	800	1840	2900	545	308

手搖刷式過濾器技術參數





工作壓力：≤1.0MPa（其他壓力，請訂貨時注明）
※壓損：≤0.015MPa
※工作溫度：≤150℃
※過濾精度：d=1.2mm
其他：過濾精度及尺寸可按用戶要求特殊訂作，法蘭連接尺寸按GB-9119.8-88。





手搖刷式過濾器選型方法：

1. 確定以下參數：較大工作流量或進出口管徑DN、較高工作壓力P、工作溫度、過濾精度。
   2.根據現場安裝位置確定結構形式。
   3.確定有關材料：過濾網材料、殼體材料。
   4.確定過濾器型號。

手搖刷式過濾器安裝與使用：

      手搖刷式過濾器可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直時要求水流方向是自上而下。當進出口壓力壓差達到0.04MPa時，需打開排污閥，人工輕輕轉動手柄刷洗過濾網，直至排污口出水水質變清后停止刷洗和排污，整個排污過程系統可正常運行，無需停機。

手搖刷式過濾器過濾等級：
